TIMCO TIG250WSME



Tuli ostettua Huutokaupat.comista tuollainen otsikon mukainen uusi AC/DC TIG hitauslaite kun sopivasti sattui saamaan. Myyjänä RK Realisointi, mutta laite tuli suoraan tukkuri Suomi tradingin varastosta.


Kirjoittelin vähän ylös asioita, jotta ei jokaisen tarvitse samoja asioita etsiä ja selvitellä.



Vähän toimituksen laajuudesta :


Koneen mukana tulee : - WP26 TIG poltin

        - maakaapeli

        - puikkohitsauskolvi

        - ylimalkainen käyttöohje

        - jonkunlainen teräsharja

        - kädessä pidettävä pahvimaski jolla ei tee mitään



Koneen mukana ei tule : - TIG elektrodıa ( elektrodeja )

        - kaasuletkua


Tarvitset vielä

yllämainittujen lisäksi : - Argon pullon

        - rotametrin kaasumäärän säätämistä varten

        - kaasumittarin + säätimen jos pullon mukana ei ole

        - kunnollisen automaattimaskin




Lisäksi tarvitsee ostaa

melkeinpä heti : - RST teräsharja

        - asetonia + puhdasta kangasta

        - karhunkieli

        - kärry / teline koneelle ja pullolle



Koneen mukana tulee siis WP26 kolvi, johon käy myös WP17/18 osat,

WP9 ja WP20 osat ei käy !


Mukana myös kiristyshylsyt 2.0  2.4 ja 3.2 elektrodeille,

kaasukuvut Nro. 5, 6 ja 7, sekä pitkä ja lyhyt elektrodin suoja(hattu)


WP26 on hieman turhan suuri kooltaan itselle, mutta voihan sen sitten päivittää pienempään tulevaisuudessa, WP sarjan kolveihin löytyy kotimaasta varaosia esim. Pirkkahitsin verkkokaupasta, ja vaikka seuraavilla hakusanoilla ebaysta ja aliexpressistä


Varaosille hakusana :  TIG gas lens kit WP26

        Pyrex gas lens kit WP26

Varaosakolvi jossa nivel : Swivel tig torch WP26


Paketti haettuna paikallisesta K-marketista :




Koneen säätönamikat







Tarkemmin säätöpanelin kiertonupeista :


  1. Varsinainen hitsausvirta, näkyy Amppeerilukemana näytössä
  2. Pulssin voimakkuus %, jos puolivälissä, niin 50% / 50%,  alumiinilla normaalioksidin puhdistusvaikutus, elektrodin lämpökuormitus normaali, tunkeuma normaali,  jos balanssi 75%, oksidin puhdistusvaikutus paranee, tunkeuma pienenee, elektrodi käy kuumempana, jos balanssi 25%, pienempi oksidin puhdistusvaikutus, elektrodi kylmempi, suuri tunkeuma
  3. Pulssin taajuus Hz, eli montako kertaa sekunnissa tapahtuu muutos hitsausvirran ja alavirran välillä
  4. Alavirta A, tai perusvirta, tai taukovirta, tai taustavirta, monella nimellä kutsutaan, pulssihitsauksessa virta vaihtelee varsinaisen hitsausvirran ja alavirran välillä, varsinaisen hitsausvirran aikana syntyy hitsisula ja tunkeuma, alavirran aikana sauma jäähtyy, ja osittain jähmettyy
  5. AC Balanssin suhde %, hitsausvirran ja alavirran suhde toisiinsa, eli kuinka pitkä aika      on varsinaista hitsausvirtaa ja kuinka pitkä aika on alavirtaa
  6. Virran laskuaika lopetuksessa s, eli ajan pituus koska virta loppuu, ei tule ”häränsilmää”  lopetukseen kun virta pienenee hallitusti
  7. Jälkikaasun aika s, nimensä mukaisesti kuinka pitkään argonia virtaa vielä kun hitsausvirta on sammunut, suojaten sulaa hapettumiselta



Joitakin ohjearvoja opettelun alkuun, joita voi itse sitten muokata haluamakseen



DC hitsaus, musta 1mm pelti


  1.   Hitsausvirta 70A
  2.   50%
  3.   2,5Hz
  4.   Alavirta 25A
  5.   35%
  6.   3s
  7.   1s



AC hitsaus, alumiinipelti 2mm


1.     90A

2.     50%

3.     2,5Hz

4.     20A

5.     35%

6.     3s

7.     2s



Tarkemmin pulssihitsauksesta :



2T Normaali pulssi, alkaa kun napista painetaan hitsaus käyntiin, ja loppuu kun nappi

päästetään ylös


4T Nappi pohjaan, alavirta syttyy, kun päästää napin ylös, hitsausvirta nousee varsinaisen

        hitsausvirran arvoon, ja rampin varsinainen toiminta alkaa, nappi pohjaan, ja virta putoaa

        alavirta arvoon, nappi ylös, hitsausvirta sammuu




Alumiinin puhdistus :  RTS teräsharja, uusi ja vain alumiinin puhdistusta varten !

Asetonirätillä pyyhintä ennen ja jälkeen harjauksen


Hitsausanka puhdistus karhunkielellä, + asetoni



Hitsauslisäaineista :


Mustalle :

Käytännössä suomessa ei ole myytävänä 1.6mm ohuempaa TIG lankaa, mutta

peltihommiin käy normaali MIG lanka hyvin ( 1mm tai 1.2mm ), kun siitä katkoo sopivia pätkiä.

Esim. ESAB OK Aristorod 12.50.

Älä käytä kaasuhitsauslankaa !


Pienpakkaukset ( 32 lankaa ) 1.6mm TIG lankaa opetteluun :


Hitsauslanka perus mustalle raudalle / pellille esim. IKH:lta ER70S-6


Hitsauslanka alumiinille                 esim. IKH:lta A5356 MG5





Hitsauskaasuista :


AGAn ja Woikosken Argon pullot ovat hinnoittelultaan harrastelija hitsaajan ulottumissa, eikä mitään halua odotella oman pullon täyttöä x päivää, lisäksi niiden jälleenmyyjät ovat käytännössä auki ”virka-aikaan”.


Niitä Saksan ja Puolan pulloja en edes harkinnut.


Pohdinta oli Puuilon ( heidän omat vaihtopullot ) ja Motonetin Albeen pullot, Puuilo olisi ollut halvempi lähtökustannuksiltaan, mutta Puuiloja ei ole kuin 1 liike kohtuullisen matkan päässä, mutta lähempänä on 2 kpl Motonettejä, niin se ratkaisi asian, lisäksi Motonetin Albee pullossa tulee mittari ja säädin aina mukana, niin erillistä mittaria ei tarvitse ostaa.



Kaasua 5 - 8 l/min, tarkista rotametrillä, varsinkin Albee pullojen säätöpyörä vähän ”sinnepäin”, säätöpyörä 0 - 15 l/min, puoliväli siis 7.5 l/min, tällä voi lähteä alkuun.

Iso kaasukupu = tarvitsee enemmän Argonia, pieni kaasukupu = vähemmän argonia



Esim. rosteriputken hitsauksessa tarvitsee juurikaasua, tai mieluummin harrastajalle joka maksaa itse kaasunsa : juuritahna Esab stainflux, sormella palko molempiin puoliin sisälle ennen yhteen liittämistä, voi tarvittaessa ohentaa esim. Sinolilla


TIG Elektrodit


YLEISKÄYTTÖÖN ELEKTRODIT ( käy siis AC/DC ) :


Kulta jos aiot pärjätä yhden tyyppisellä elektrodilla, osta 2,4mm Kulta

Sininen

Musta

Violetti

Turkoosi

Harmaa

Valkoinen erityisesti alumiinille



Poistuvia :


Vihreä alumiinille puhdas wolfram, palloutuu paljon, sulan hallinta kulmissa hankalaa

Punainen vain DC, sisältää thoriumia, joka terveydelle haitallista

Lila vain DC, sisältää thoriumia, joka terveydelle haitallista


Elektrodien teroitus :


Teroitus esim. Roloc laikalla pyörittäen teräväksi, ja aivan pieni suora osa kärkeen


Tuontitukulla on järkevän hintainen porakoneeseen kiinnitettävä elektrodien teroituslaite.


Tungsten sharpener hakusanalla voi koittaa etsiä nettikaupoista sopivaa teroitinta.




Tuli haettua tuollainen perus halpis hitsauskoneen kärry


Modasin sitten saman tien jatkamalla ylätasoa ja liittämällä siihen U-muotoisen pullon kiinnikkeen,
johon pullon sai lukittua kiristysliinalla, tämä jäi aikoinaan tekemättä MIG kärryyn, ja pullo aina heiluu puolelta toiselle kärryä liikuteltaessa



Hitsauskokeiluja :

1 mm musta pelti


Taustapuoli samasta kappaleesta

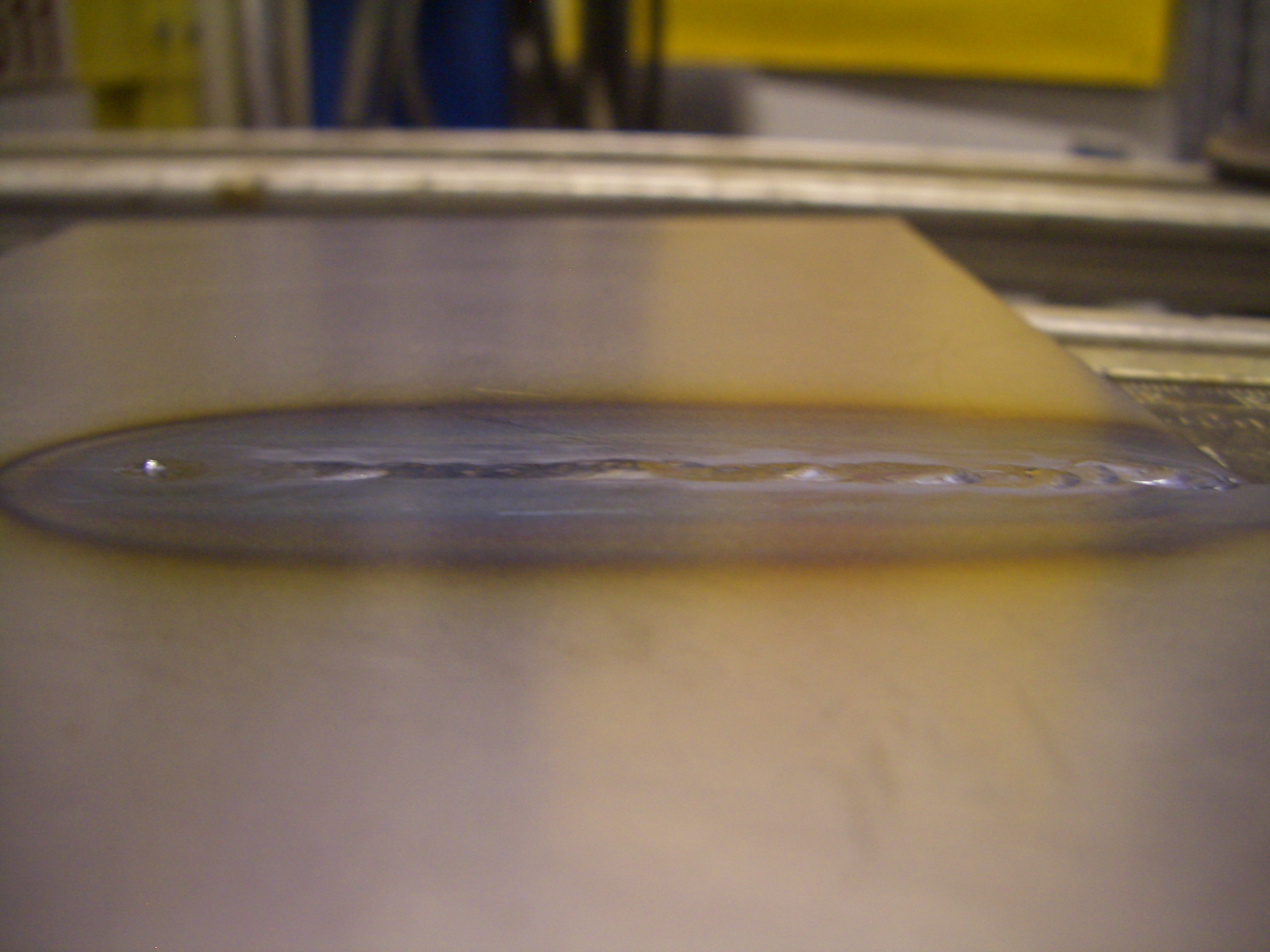

Sauman korkeus, tämä on se syy minkä takia TIGgiä tarvitsin, olisi tarvetta hitsata auton pintapeltejä, ja se Mig sauman täppääminen ja varsinkin hiominen on niin tylsää hommaa ettei mikään, normaalit ruostehommat kynnyksissä ym. kyllä edelleen Migillä ja CO2:lla, tämä sauma hitsattu 2T pulssilla

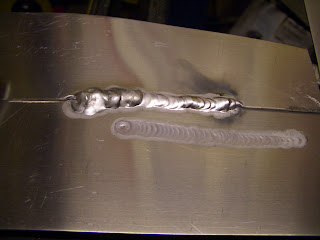

Alumiinikokeilua

Ei ollut kuin 1mm Al peltiä, ensin sulatusta pelkän pellin pintaan, ja vieressä sitten limisaumaa pätkä lisäaineella


Näkyy se AC puolikin toimivan

Ihan tyytyväinen olen ostokseen, kyseessä kuitenkin "hinnat alkaen malli", niin kaikkea ei voi vaatia.

Vuoden takuu, toivottavasti kestää pidempään, maahantuojalla ainkin on yhteystiedot huoltoon olemassa, ja ihan nimellä oleva sähkökonekorjaamo joka laitteita huoltaa.

Täytyy päivitellä kun kokemusta enemmän kertyy laitteesta.
